Комплектная трансформаторная подстанция в блок- модуле КТПНУ от 100 до 1600 кВА |

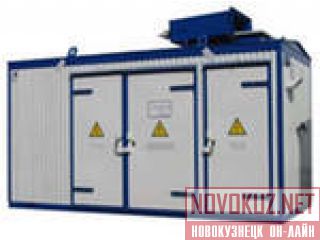

Комплектная трансформаторная подстанция типа КТПНУ в блок- модуле мощностью от 100 до 1600 кВА представляет собой одно трансформаторную или двух трансформаторную подстанцию тупикового или проходного исполнения, служит для приёма, преобразования и распределения энергии трёхфазного переменного тока напряжением 6-10 кВ частотой 50 Гц и предназначена для использования в системах электроснабжения . Распределение электрической энергии осуществляется на напряжение 0.4 кВ с помощью отходящих от КТПНУ кабельных линий. Здание трансформаторной подстанции состоит из одного, двух или трёх блок-модулей. Конструктивно, каждый блок-модуль представляет собой сварную металлическую конструкцию, обшитую сэндвич панелями толщиной от 50 до 120 мм, окрашенными по RAL. Стыки панелей и места примыкания закрываются декоративными накладками из листового металла.
Отопление КТПНУ выполнено в виде технологического подогрева помещения РУ-6(10) кВ и только для расчётной температуры наружного воздуха минус 40 С. Технологический подогрев необходим по условиям работы коммутационной аппаратуры, устанавливаемых в РУВН и РУНН. Подогрев включается автоматически при снижении температуры внутри помещений РУ6(10) кВ и РУ 0.4 кВ ниже минус 5 С.
Обмен воздуха осуществляется через жалюзийные решётки расположенные в верхней и нижней зонах камер. Во всех помещения КТПНУ принято рабочее освещение на напряжение 220 В. Ремонтное и переносное освещение выполнено на напряжении 12 В. Всё освещение осуществляется лампами накаливания. Заземляющее устройство КТПНУ принято общим для напряжений 6(10) кВ и 0.4 кВ. Заземляющее устройство выполняется углублёнными заземлителями из полосовой стали, укладываемой на дно котлована по периметру здания КТПНУ. Фундамент для подстанции выполняется из стандартных блоков ФБС применительно к конкретному месту установки КТПНУ. Изготовление на оборудовании Schneider Electric,
отгрузки по регионам .
(495) 720-70-42; 903-720-70-42 ; 8-903-6471471 http://www.electromarcet.ru
