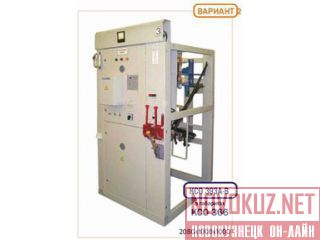

КСО 393 камера сборная одностороннего обслуживания, предназначена для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.
Из камер КСО 393 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей камер с выключателем нагрузки ВНА, А 400, 630, 1000
Номинальный ток главных цепей камер с вакуумным выключателем, А 630, 1000
Номинальный ток главных цепей камер с выключателем нагрузки вакуумным разъединяющим ВНВР, А 630
Номинальный ток отключения выключателя нагрузки ВНА, кА 20
Номинальный ток отключения вакуумного выключателя, кА 12,5; 20
Номинальный ток отключения выключателя нагрузки вакуумного разъединяющего ВНВР, кА 20
Ток термической стойкости камер с вакуумным выключателем, ВНА, ВНВР, 3с, кА 20
Ток электродинамической стойкости камер с вакуумным выключателем, ВНА, ВНВР, кА 51
Номинальный ток предохранителей *, А
а) при номинальном напряжении 6 кВ 20; 31,5; 50; 80; 100
б) при номинальном напряжении 10 кВ 20; 31,5; 40; 63
Номинальное напряжение вспомогательных цепей, В 110; 220
Габаритные размеры, мм:
ширина 800
глубина 800
высота 1900(2200)
Масса, кг 230
Схемы главных цепей камер КСО 393 по запросу
